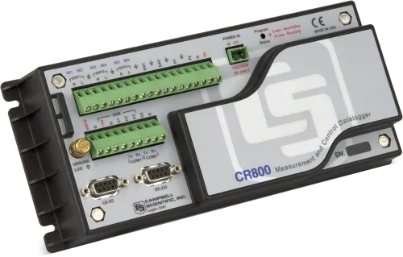

CR800測量控制數據采集器CAMPBELL
概覽
CR800數據采集器是小型的研究級精度的數據采集器，設計用于嚴酷的遠程環境中工作。傾向支持只測量少數幾個傳感器的小型應用。每個CR800讀取傳感器的讀數，再通過通訊外設傳送數據；可兼容大多數傳感器和通訊設備。多個CR800可以被設置成數據采集器網絡；眾多CR800單元也可被逐個配置。
另一種數據采集器，CR850與CR800類似，但多了一體式的鍵盤顯示器，可實施現場控制。
優勢與特點
理想的應用包括風廓線分析，氣象站，ETo /農業，空氣質量，土壤濕度，水位/水位，水產養殖，車輛測試，時域反射儀，SCADA和水質
CR800和CR850設計簡單，易于編程和接線。
通過I / O端口對支持與串行傳感器和設備的串行通信
包含定制的ASIC芯片，可擴展脈沖計數，控制端口和串行通信功能
與通道擴展設備兼容，可擴展系統
支持PakBus，Modbus，SDI-12和DNP3協議
包括一個CS I / O端口和一個用于連接通信設備的RS-232端口
氣體放電管（GDT）保護的輸入
由電池供電的時鐘，可確保在數據記錄儀與電池電源斷開連接時保持準確的時間
使用LoggerNet，PC400或快捷方式編程以適合您的設置
技術參數
掃描速率：100Hz
模擬輸入通道：6個單端或3對差分
脈沖計數器：2個
電壓激發通道：2個(VX1, VX2)
數字控制端口：4個I/O或2個 RS-232
通訊端口：CS I/O, RS-232
輸入電壓范圍：±5V
模擬電壓精度：±（0.06%讀數+偏移量）@ 0～40℃
（0.12%讀數+偏移量）@ -25～50℃
（0.18%讀數+偏移量）@ -55～85℃（僅 限于CR800-XT）
模擬分辨率：0.33μV
模擬數字轉換位數（A/D）: 13位
內? ? 存：4MB（CPU驅動、程序及數據存儲）；2MB(操作系統)
操作溫度范圍：-25℃～50℃（CR800/CR850標準）；
-55℃～85℃（限于低溫?cái)U(kuò)展型CR800-XT）；
-30℃～80℃（限于低溫?cái)U(kuò)展型CR850-XT）。
供電要求：9.6～16Vdc
平均功耗： 0.7mA @12Vdc（CR800: 休眠狀態時）；1mA @12Vdc（CR850: 休眠狀態時）；
? ? ? ?1mA @12Vdc（CR800: 1Hz采樣速率，無RS-232通訊時）；
? ? ? ?1～16mA @12Vdc（CR850: 1Hz采樣速率，無RS-232通訊時）；
? ? ? ?28mA @12Vdc（CR800/CR850: 100Hz采樣速率，有RS-232通訊時）；
? ? ? ?16mA @12Vdc（CR800/CR850: 100Hz采樣速率，無RS-232通訊時）。
可支持的網絡協議：FTP, HTTP, XML POP3, SMTP, Telnet, NTCIP, NTP
可支持的通信協議：PakBus, Modbus, DNP3, SDI-12, SDM
實時時鐘精度：±3min/年
重? ? 量：0.7 kg
體? ? 積：24.1x10.4x5.1cm
