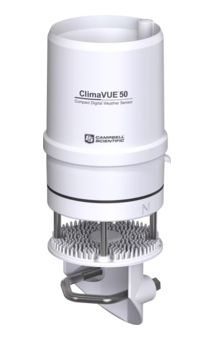

CAMPBELL ClimaVUE50 多參數數字天氣傳感器
概述：
CAMPBELL ClimaVUE50一體式氣象站與Campbell Scientific的數據采集平臺配合使用，可以簡單地滿足常見的天氣監測需求。ClimaVUE50一體式氣象站使用SDI-12報告空氣溫度，相對濕度，水汽壓，氣壓，風（速度，陣風和方向），太陽輻射，降水和閃電監測（計數和距離）。ClimaVUE50一體式氣象站它沒有活動部件。
ClimaVUE50一體式氣象站使用SDI-12輸出，測量空氣溫度，相對濕度，水汽壓，氣壓，風（速度，陣風和方向），太陽輻射，降水和閃電（計數和距離）。ClimaVUE50一體式氣象站沒有活動部件適合快速部署，遠程位置，大型網絡，以及復雜的系統。
特點優勢
使用一個簡單的數字（SDI-12）輸出。
12Vdc，平均電流小于1mA，非常適合太陽能供電站點
集成的傾斜傳感器有助于確保傳感器保持水平
無移動部件降低了維護成本和時間
無需配置傳感
設計緊湊，可實現快速，低沖擊的安裝
兼容所有當前Campbell數據記錄器
可拆卸電纜便于現場更換
傳感器
所有傳感器都集成在一個小型的單元中，只需簡單的安裝工作。ClimaVUE50一體式氣象站堅固無移動的部件設計，可防止因磨損或結垢而出現錯誤，是長期遠程安裝的選擇。
總輻射
太陽輻射通過日射強度計測量，該日射強度計集成在ClimaVUE50一體式氣象站頂部雨量計漏斗的唇部，使用硅電池傳感器來測量總的入射（直接和漫射）太陽輻射。硅電池傳感器具有輻射條件、響應時間和對太陽光譜的可接受靈敏度，經過精心研發的余弦校正頭可確保無論太陽角度如何都能獲得Z確的讀數，而經過J心研究的光學濾光片材料可平衡成本和性能，確保無論溫度或傳感器壽命如何，硅電池都能為ClimaVUE50一體式氣象站提供良H的J度。
風速計
雨量計下方的空間是ClimaVUE50測量風速的地方。從換能器發射的彼此成直角的超聲信號從多孔燒結玻璃板反彈并返回到相對的傳感器。聲速受風的影響，風速通過測量聲音從發射器到接收器的時間差來計算。
溫度感應器
ClimaVUE50一體式氣象站溫度測量在風速計區域進行，其中包含微小溫度傳感器（熱敏電阻）的小型不銹鋼針從風速計的四個聲波傳感器的中間延伸
與大多數氣溫測量不同，溫度傳感器沒有覆蓋百葉窗板以保護其免受太陽能加熱。相反，它位于露天，容易受到儀器主體的太陽能加熱。但是，ClimaVUE50一體式氣象站可以準確地校正測量的空氣溫度，因為太陽輻射和風速是已知的。這兩個是決定測量空氣溫度和實際空氣溫度之間誤差的主要變量。然后使用能量平衡方程計算實際溫度應達到±0.6°C的精度。
相對濕度傳感器
ClimaVUE50一體式氣象站上的相對濕度傳感器位于靠近聲波傳感器的圓形Teflon?屏幕后面。Teflon屏幕可保護傳感器免受液態水和灰塵的影響，同時允許水蒸氣自由地傳遞到傳感器。ClimaVUE50可測量相對濕度和溫度，并計算蒸汽壓。
滴水計數器雨量計
ClimaVUE50包含一個直徑為9.31厘米（3.67英寸）的雨水收集漏斗。漏斗中的彈簧充當過濾器以阻擋大顆粒，同時允許足夠的流量，因此水不會回流。由漏斗收集的雨通過喇叭形孔從漏斗中排出，該孔將雨形成已知尺寸的液滴。落下的水滴擊中并瞬間橋接兩個金針之間的間隙，產生電脈沖。
ClimaVUE50對脈沖（液滴）進行計數并計算水量。隨著降雨強度的增加，水滴變小，但ClimaVUE50固件包含一種算法，可在雨水增加時自動補償水滴大小。
注意：此非加熱傳感器不適用于固體降水測量或振蕩環境。
傾斜傳感器
ClimaVUE50一體式氣象站還配備了傾斜傳感器。傾斜傳感器數據的主要用途是確保ClimaVUE50始終保持水平。定期檢查X和Y傾斜數據，確保ClimaVUE50一體式氣象站50處于水平狀態;如果它已傾斜，返回到站點并再次進行水平調整。三度關閉水平會導致雨水和太陽輻射測量誤差。盡管該傳感器的讀數可用于在安裝過程中調平儀器，但使用風速計板底部的小氣泡水平要容易得多。
技術參數
接口：SDI-12
工作溫度范圍：-50°~+60℃
低電源電壓：3.6Vdc連續
大電源電壓：15.0Vdc連續
典型測量持續時間：110毫秒
測量持續時間：3,000毫秒
輪詢頻率：10秒
直徑：10厘米（4英寸），包括雨量計漏斗
高度：34厘米（13.4英寸），包括雨量計漏斗
電量消耗：
靜：0.3毫安
峰值電流：33毫安
平均使用R0！命令每10秒：1.0毫安
平均使用R0！命令每60秒（或更慢）：0.4毫安
氣溫：
測量范圍：-50°~+60°C
解析度：0.1℃下
準確性：±0.6℃下
相對濕度：
測量范圍：0~100％
解析度：0.1
準確性：典型值±3％RH（隨溫度和濕度變化）
氣壓：
工作溫度范圍：-40°~+60°C
測量范圍：500~1100hPa
解析度：0.1hPa
準確性：±1hPa(在-10°~+50°C范圍內）±5hPa(在-40°~+60°C范圍內
風速：
測量范圍：0~30毫秒-1
解析度：0.01毫秒-1
準確性：0.3m/s或3％（以較大者為準）
風向：
測量范圍：0°~359°
解析度：1°
準確性：±5°
太陽輻射：
測量范圍：0~1750Wm2
解析度：1Wm2
準確性：±5％的測量（典型值）
沉淀：
測量范圍：0~400mm/h
解析度：0.017mm
準確性：±5％的測量值（從0~50mmhr-1）
降水：
測量范圍：-90°~+90°
解析度：0.1°
準確性：±1°
閃電打擊計數：
測量范圍：0~65,535次攻擊
解析度：1次
準確性：>25％檢測典型值<10km（隨距離變化）
閃電平均距離：
測量范圍：0~40公里
解析度：3公里
準確性：變量
