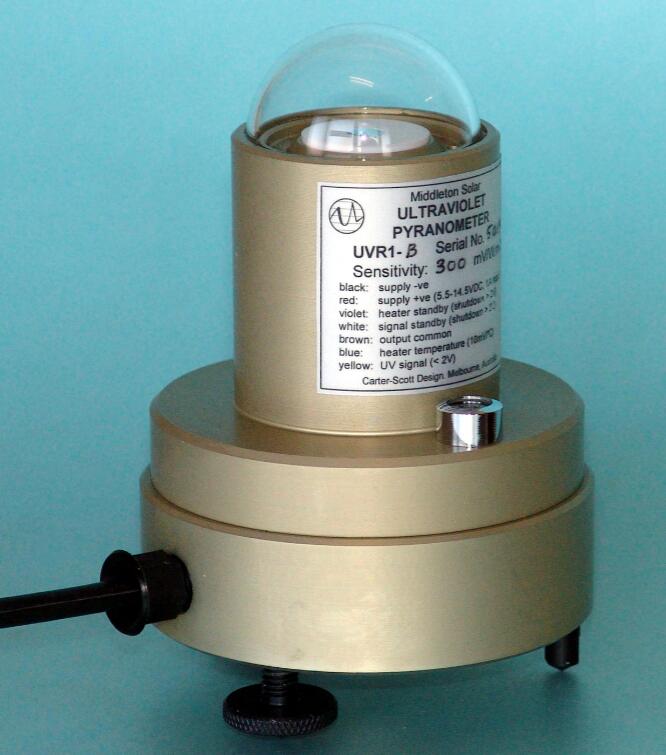

UVR1-T UVR1-A? UVR1-B紫外輻射傳感器
UVR1系列紫外輻射傳感器
?Middleton Solar公司的UVR1系列精M過濾器輻射表，用于測量總太陽紫外輻射。UVR1-T和UVR1-A適用于空氣污染監測，UVR1-B適用于生物和人體紅斑監測。UVR1-A 透過大氣到達地面受到臭氧層濃度變化的影響很小，絕大部分可以到達地面；UVR1-T 則完全被臭氧層吸收，無法到達地面；而 UV-B 在到達地面之前受到臭氧層濃度變化的J大影響。雖然 UVR1-B 輻射所占能L僅占到太陽總輻射的 0.2%，卻是影響大氣化學成分和過程的關鍵波段。UVR1-A 和 UVR1-B 共同決定著地面上紫外線指數強度，而對 UV-A 和 UV-B 的測量卻存在著J大的挑戰，需要探測設備具有良好的余弦響應和匹配紫外波段光譜的響應函數。
型號： UVR1-T, UVR1-A,? UVR1-B
光譜響應范圍 UVR1-T：280-400nm
UVR1-A：315-400nm
UVR1-B：280-315nm
測量范圍 UV-T：0-75 W/㎡
UV-A：0-70 W/㎡
UV-B：0-4 W/㎡? 0-10MED/hr
中X波長，半功率帶寬 UVR1-T：340 ±3.5nm；70 ±3.5nm
UVR1-A：355 ±3.5nm；40 ±3.5nm
UVR1-B：307 ±0.9nm；7.5 ±1.5nm
靈敏度（典型） UVR1-T? UVR1-A：25 mV/W/㎡
UVR1-B：350 mV/W/㎡
探測器類型，有X面積 UV硅光二J管＋放大器，25 mm2
響應時間（90%） 0.5s
非穩定性 (每年) < ?3%
非線性 < 1%
方向性誤差(余弦+方位角) < ± 2% (0-85°天頂角)
溫度誤差 可忽略（打開加熱）
黑暗偏移(50℃環境溫度變化) ±1.5mV (30℃ 40℃加熱器)
±2.5mV (50℃加熱器)
工作環境溫度(加熱器開；關) -30—45℃(開)；-20—60℃(關)
熱控制：加熱器置位點選擇
置位點穩定 30℃；40℃(默認);?
50℃< 2.5℃(50℃環境變化)
供電需求(加熱器開) 5.5—14.5VDC，單電源
12W，典型2W
穩定電流消耗 加熱器＋探測器關閉：< 1mA
溫度信號(探測器/過濾器)； 10mV/℃(例如：0.4V = 40℃)；±1℃
頂罩
? UVR1-A：石英玻璃
UVR1-T? ?UVR1-B：熔融石英
電纜 6m
安裝 底盤Z心M10孔，65mm P.C.D上附加一對M4孔
重量 1.1kg (電纜除外)
