CS650、CS655時域反射土壤/水分/電導率/溫度傳感器

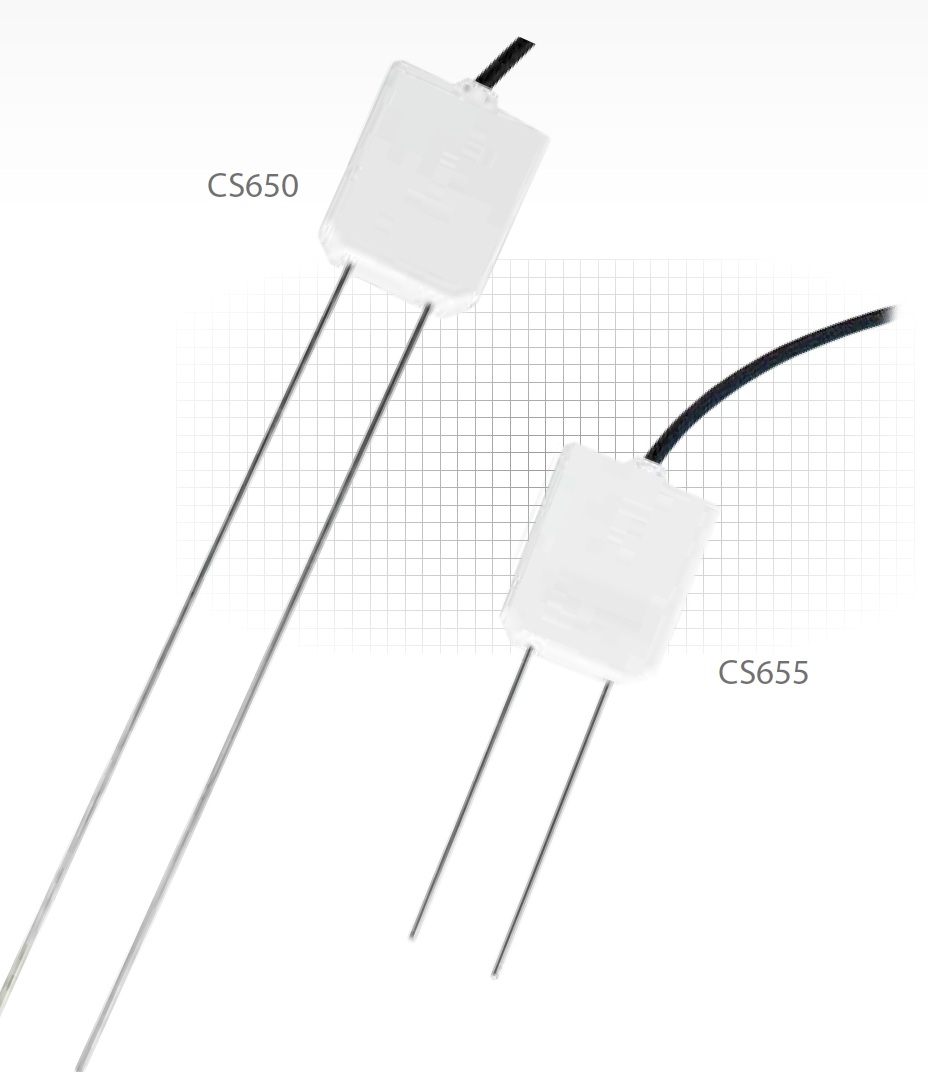

CS650 和 CS655 時域反射土壤含水量傳感器采用創新技術監測土壤的體積水含量，容積電導率和溫度。包括 2 個不銹鋼探針，以及與其相連的電路板。CS650 探針30 c m長 ，CS655 探針12 c m長，電路板用環氧樹脂密封，電路板上附有P蔽線纜，用于連接數據采集器。
技術參數
感應體積范圍1: 7800 cm3 (CS650), 3600 cm3 (CS655)
Z大線纜長度: 610 m (2000 ft)，組合線纜長度(25個傳感器
連接到同一個數據采集器的控制端口)
傳感器尺寸: 85 x 63 x 18 mm
探針直徑:3.2 mm
探針間距:32 mm
探針長度
CS650: 300 mm
CS655: 120 mm
重量
CS650不含線纜: 280 g
CS655不含線纜: 240 g
線纜: 35 g/m
土壤溫度
測量范圍: -50° 至 + 70°C
精度 2: ±0.1℃(0°-40℃，整個傳感器均埋入土壤中)，
±0.5℃（全量程）
J密度 3: ±0.02°C
相對介電常數測量
范圍: 1 - 81
精度2
范圍CS650?
1 至 40： ±(讀數的2% + 0.6) 當溶液 EC 3 dS/m
?40 至 81：±1.4 溶液EC 1 dS/m
CS655
1 至 40 ：±(讀數的3% + 0.8) 溶液EC 8 dS/m
1 至 40：±2 溶液 EC 2.8 dS/m
J密度3: <0.02
體積含水量
范圍: 0%-100% (M4! 指令)
J密度3: <0.05%
精度2
CS650: ±1%（特定土壤標定后）
±3%（采用預設含水量計算模型的典型值）、EC<3 dS/m
CS655: 體積含水量 ±1%（特定土壤標定后）
體積含水量 ±3%（采用預設含水量計算模型的典型值）、
EC<10 dS/m
體積電導率
范圍
CS650 CS655
溶液電導率0 至 3 dS/m 0 至 8 dS/m
體積電導率0 至 3 dS/m 0 至 8 dS/m
精度2: 讀數的±5% + 0.05 dS/m
J密度3 : 體積電導率的 0.5%
電氣特性
輸出: SDI-12; RS-232 串口
預熱時間: 3 s
測量時間: 3 ms測量; 600 ms完成SDI-12 指令
電源要求: 6 Vdc 至 18 Vdc；提供45 mA 12Vd c電磁兼容性: CE 標準 (EMC 兼容性能標準要求)，符合EN61326 要求，防止靜電放電和浪涌。外部的電磁場會影響傳感器的工作，因此，傳感器應遠離無線電發射源，例如交流電線或電機附近。
內傳感器接口: 當使用標準數據采集器SDI-12的“M”命 令時，可以將多個傳感器安裝在彼此距離4 英寸以內的位置。SDI-12 “M” 命令每次只允許J活一個傳感器。功率損耗?
活動時 (3 ms): 通常45 mA 12Vd c (80 mA 6Vdc , 35 mA
18 V dc)
安靜時: 通常135 μA 12Vd c
平均: I = 0.09n + [3.5 + 0.024(n-1)]n/s
其中,
I = 平均電流（mA）
n = 傳感器數量
s = 測量間隔
