時域反射系統TDR200 時域反射儀SDM8X50 同軸多路器CS600 系列TDR傳感器
Ca mpbell Scientific 時域反射系統用于測量土壤體積含水量、土壤體積電導率、巖S形變、邊坡穩定性或用戶自定義時域測量。全部系統包括1 臺TDR200 時域反射、1 臺Ca mpbellScientific 數據采集器、SDM8X50 同軸多路器、TDR 探針和PCTDR 軟件。通常情況下，系統供電采用10 W 太陽能板和密封可充電電池。

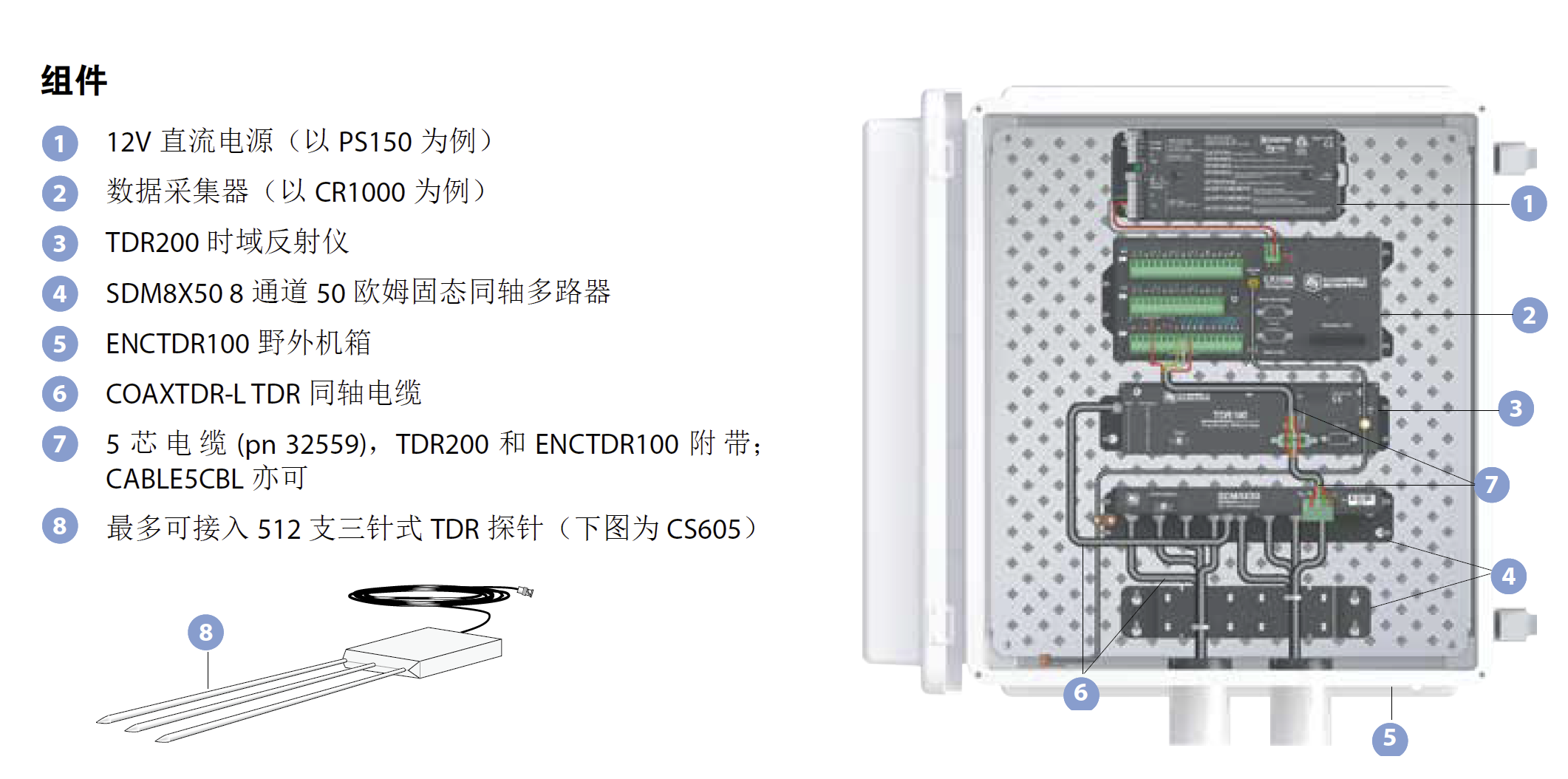

基于TDR200 的一套完整的系統包括：TDR200、SDM8X50多路器、數據采集器、供電設備、機箱以及傳感器。PCTDR3.0 可支持TDR 和傳感器的設置、故障檢查以及程序生成。
技術參數
測量要素：多孔介質（例如土壤）的體積含水量（VWC）、
土壤電導率（EC）、巖體形變
脈沖發生器輸出: 250 mV (50 Ω)
輸出阻抗: 50 Ω ±1%
脈沖發生器和采樣電路時間響應: ≦ 85 ps
脈沖發生器畸變 : 1 ns， ±16%; 1 ns 后 ±1%
脈沖長度: 25.5 μs
波形平均：1-128
運行溫度范圍：-40℃ -+ 85℃
供電：非穩壓12 Vdc（9.6-16 Vdc）Z大150 mA，
USB 供電(5 Vdc)
設備需求：測量系統
尺寸：21.6×5.1×10.7 cm (8.5×2.0×4.2 in.)
重量：0.79 kg (1.75 lb)
波形采樣
注意：基于選定長度，20-10112 個波形值
距離基于Vp=1, 時間是單程傳輸時間
范圍：0-3800 m ( 距離)
0-27.75μs ( 時間)
分辨率：1.35 mm ( 距離)
<4.4 ps ( 時間)
浪涌防護
空氣：±8kV, 2Ω
接觸：±4kV, 2Ω
巨涌：±2kV, 2Ω
電流損耗
測量狀態：120 mA
休眠狀態：1 mA
