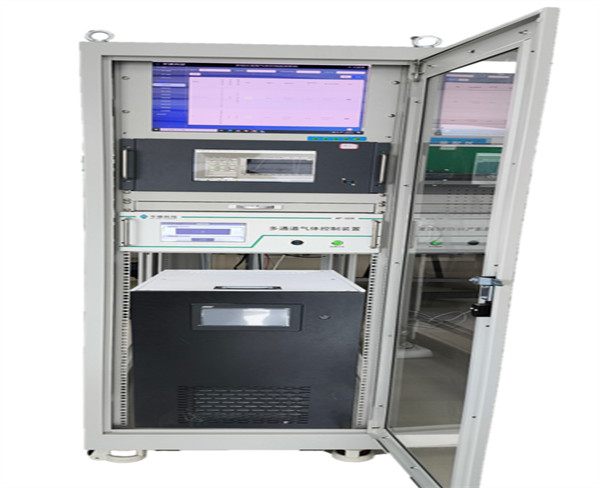

HH-3700溫室氣體監測系統
系統簡介
本系統是參考環境監測總站《環境空氣溫室氣體 (CO2、CH4和N2O)連續自動監測系統檢測作業指導書》的設計要求研發而成，由氣體分析儀、冷阱和多通氣體控制裝置構成，采用多波長CRDS技術，結合小型化光腔及的溫度和壓力控制，可實現對大氣中的溫室氣體CO2、CH4、CO和H2O等進行實時在線監測。
系統特點
采用模塊化設計，方便維護以及組合；
系統具備對氣體測量模塊進行調整和維護的功能；溫度壓力控制，抗環境變化；
通過移動網絡(GS M/4G/5G)或局域網(有線/無線)進行數據傳輸
實現遠程控制及故障診斷。
技術參數：
1、功能：
同時測量四種氣體（N?O、CH?、CO?和 H?O）用于長期高精度監測溫室氣體N2O、CH4、CO2和H2O濃度。
2、技術指標：
2.1測量頻率：1Hz(每秒1次)；
2.2光腔體積：6.5cm3；
3.3流速：250sccm（標準毫升每分鐘）；
2.4.功耗：55W；
2.5操作溫度范圍：-20℃～50℃；
2.6.操作氣壓范圍：70～110kPa；
2.7.連接方式：以太網和Wi-Fi；
2.8.CH4測量：
2.8.1 測量范圍：0～100ppm；
2.8.2 J確度：0.25ppb 5秒信號平均；0.07ppb@2ppm時60秒信號平均。
2.9.CO2測量：
2.9.1 測量范圍：0～9,000ppm；
2.9.2 J確度：1.5ppm，5秒信號平均；0.4ppm@400ppm時60秒信號平均。
2.10.H2O測量：
2.10.1 測量范圍：0～100,000ppm；
2.10.2 J確度：20ppm，5秒信號平均。
2.11.N2O測量：
2.11.1 測量范圍：0～100ppm；
2.11.2 J確度：0.20ppb5秒信號平均；60秒信號平均為：0.05ppb@330ppb。
Z大漂移：每24小時＜1ppb
2.12.顯示屏：實時顯示濃度測量結果及狀態更新信息。
